化工泵的主要密封形式有：油封密封、墊片密封、螺紋密封、迷宮密封、填料密封和動力密封、機械密封。

1、油封密封

它是一種結構簡單、體積小、成本低、維修方便、阻力矩低的自緊式唇形密封。既能防止介質外泄，又能防止外界灰塵等有害物質的侵入，耐磨損。有一定的補償能力，但不耐高壓，一般用于低壓場合的化工泵。

2、墊片密封

墊片是離心泵靜密封的基本元件，應用范圍非常廣泛。墊片的選用主要由化工泵的介質、溫度、壓力和腐蝕性等因素決定。

3、螺紋密封

化工泵上一般有兩種形式，一種是螺紋連接墊片密封，另一種是螺紋填充經濟密封，均用于小口徑螺紋連接密封場合。將電動隔膜泵的螺桿與墊片連接起來的密封件就是墊片，而螺桿只起到提供壓緊力的作用。

4、迷宮密封

設計合理，加工精良，裝配完好，速度快時，迷宮密封效果很好。但在實際應用中，由此引起的化工泵泄漏較多，因此在化工泵密封中并不常用。

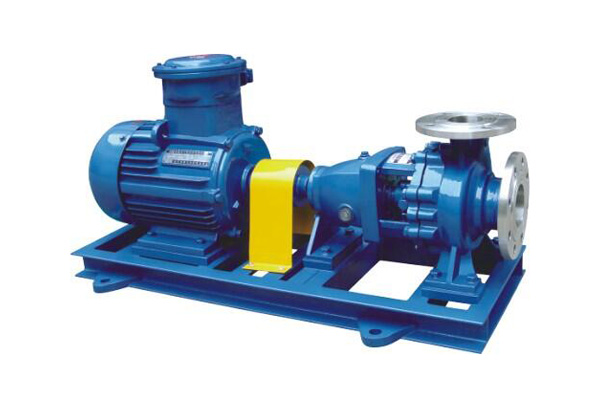

上圖為：IH型化工離心泵

5、填料密封

是將一種富有壓縮性和回彈力的填料放入填料函內，依靠壓蓋的軸向壓緊力轉化為徑向密封力，從而起到密封作用。這種密封方式稱為填料密封，這種填料稱為密封填料。由于其結構簡單，更換方便，價格低廉，速度、壓力適應性廣，介質范圍廣，被廣泛應用于化工泵的設計中。

6、動力密封

化工泵在運行時，副葉輪產生的壓頭平衡主葉輪出口處的高壓液體，從而達到密封。停車時，副葉輪不工作，因此須配備停車密封裝置，以解決停車時可能出現的化工泵泄漏。

副葉輪密封結構簡單，密封可靠，使用壽命長?；け迷谶\(yùn)行時可以做到防滴水，所以常用于輸送雜質介質的化工泵。

7、機械密封

化工泵行業使用的密封形式范圍很廣。由于機械密封具有泄漏少、壽命長的優點，因此機械密封是當今世界這些設備的主要軸封方式。機械密封也稱為端面密封。它們在相關標準中是這樣定義的：“至少一對垂直于旋轉軸線的端面在流體壓力和補償機構的彈力（或磁力）的共同作用下保持緊密接觸，輔助密封。通過滑動防止流體泄漏的裝置。
