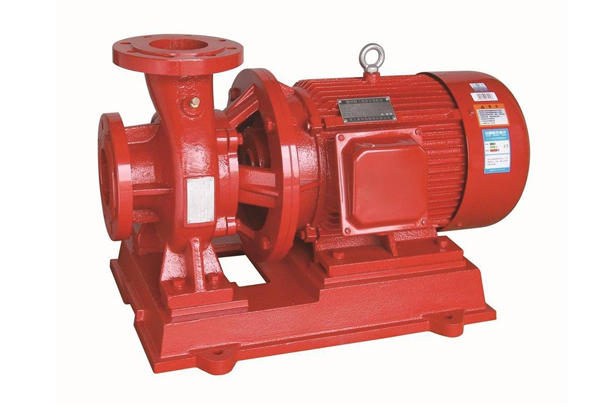

XBD-W型臥式單級單吸消防泵產品概述
XBD-W型臥式單級單吸消防泵組，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用，主要用于消防系統管道增壓送水，也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環、增壓空調制冷系統送水及設備配套等場合。
本司生產的XBD-W型消防泵組其性能、技術條件符合國家新頒布的GB6245-1998《消防泵性能要求和試驗方法》標準的要求，產品經國家消防裝備質量監督檢測中心測試合格，獲得上海市消防產品認可證書。
本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
XBD-W型臥式單級單吸消防泵產品特點
1、結構緊湊、外形美觀，占地面積小。
2、運行平穩，噪音低，組件同心度高。
3、采用先進水力模型，效率高，性能出色。
4、軸封采用良好機械密封，具有耐磨損，無泄漏，使用壽命長等特點。
5、泵進口為水平方向，出口為垂直向上結構，便于管路布置。
6、維修方便，毋須拆卸管道，只要拆下泵蓋螺母，取出電機及傳動組件即可進行維修。
XBD-W型臥式單級單吸消防泵技術參數
流量：5-100L/S；
壓力：0.10-1.25Mpa；
功率：1.1-250KW；
轉速：980-2900r/min；
口徑：φ50-φ300；
溫度范圍：≤80℃。
XBD-W型臥式單級單吸消防泵型號意義
XBD3.2/5-65W-160A
XBD – 消防泵組代號
3.2 – 設計壓力（1/10MPa）
5 – 設計流量（L/S）
65 – 進出口直徑
W – 結構為臥式
160 – 葉輪名義直徑
A – 葉輪經開始次
XBD-W型臥式單級單吸消防泵性能參數
型 號 | 流量Q | 出口壓力 | 轉速n | 功率P | 效率η |
XBD3.0/5-50(65) | 5 | 0.30 | 2900 | 4 | 63 |
XBD3.2/5-50(65) | 0.32 | ||||
XBD3.4/5-50(65) | 0.34 | ||||
XBD4.6/5-50(65) | 5 | 0.46 | 2900 | 7.5 | 58 |
XBD4.8/5-50(65) | 0.48 | ||||
XBD5.0/5-50(65) | 0.50 | ||||
XBD7.6/5-50(65) | 5 | 0.76 | 2900 | 15 | 50 |
XBD7.8/5-50(65) | 0.78 | ||||
XBD8.0/5-50(65) | 0.80 | ||||
XBD11/5-50(65) | 5 | 1.10 | 2900 | 30 | 40 |
XBD12/5-50(65) | 1.20 | ||||
XBD12.5/5-50(65) | 1.25 | ||||
XBD3.0/10-65(80) | 10 | 0.30 | 2900 | 7.5 | 71 |
XBD3.2/10-65(80) | 0.32 | ||||
XBD3.4/10-65(80) | 0.34 | ||||
XBD4.6/10-65(80) | 10 | 0.46 | 2900 | 15 | 67 |
XBD4.8/10-65(80) | 0.48 | ||||
XBD5.0/10-65(80) | 0.50 | ||||
XBD7.6/10-65(80) | 10 | 0.76 | 2900 | 22 | 59 |
XBD7.8/10-65(80) | 0.78 | ||||
XBD8.0/10-65(80) | 0.80 | ||||
XBD11/10-65(80) | 10 | 1.10 | 2900 | 37 | 54 |
XBD12/10-65(80) | 1.20 | ||||
XBD12.5/10-65(80) | 1.25 | ||||
XBD3.0/25-80(100) | 25 | 0.30 | 2900 | 15 | 76 |
XBD3.2/25-80(100) | 0.32 | ||||
XBD3.4/25-80(100) | 0.34 | ||||
XBD4.6/25-80(100) | 25 | 0.46 | 2900 | 22 | 74 |
XBD4.8/25-80(100) | 0.48 | ||||
XBD5.0/25-80(100) | 0.50 | ||||
XBD7.6/25-80(100) | 25 | 0.76 | 2900 | 37 | 69 |
XBD7.8/25-80(100) | 0.78 | ||||
XBD8.0/25-80(100) | 0.80 | ||||
XBD11/25-80(100) | 25 | 1.10 | 2900 | 75 | 69 |
XBD12/25-80(100) | 1.20 | ||||
XBD12.5/25-80(100) | 1.25 | ||||
XBD13/25-80(100) | 25 | 1.30 | 2900 | 90 | 57 |
XBD14/25-80(100) | 1.40 | ||||
XBD15/25-80(100) | 1.50 | ||||
XBD3.0/45-100(125) | 45 | 0.30 | 2900 | 22 | 73 |
XBD3.2/45-100(125) | 0.32 | ||||
XBD3.4/45-100(125) | 0.34 | ||||
XBD4.6/45-100(125) | 45 | 0.46 | 2900 | 37 | 77 |
XBD4.8/45-100(125) | 0.48 | ||||
XBD5.0/45-100(125) | 0.50 | ||||
XBD7.6/45-100(125) | 45 | 0.76 | 2900 | 55 | 80 |
XBD7.8/45-100(125) | 0.78 | ||||
XBD8.0/45-100(125) | 0.80 | ||||
XBD11/45-100(125) | 45 | 1.10 | 2900 | 90 | 70 |
XBD12/45-100(125) | 1.20 | ||||
XBD12.5/45-100(125) | 1.25 | ||||
XBD2.8/55-150(200) | 55 | 0.28 | 1450 | 30 | 78 |
XBD3.0/55-150(200) | 0.30 | ||||
XBD3.2/55-150(200) | 0.32 | ||||
XBD4.6/55-150(200) | 55 | 0.46 | 1450 | 45 | 75 |
XBD4.8/55-150(200) | 0.48 | ||||
XBD5.0/55-150(200) | 0.50 | ||||
XBD7.6/55-150 | 55 | 0.76 | 2900 | 75 | 76 |
XBD7.8/55-150 | 0.78 | ||||
XBD8.0/55-150 | 0.80 | ||||
XBD11/55-150 | 55 | 1.10 | 2900 | 110 | 73 |
XBD12/55-150 | 1.20 | ||||
XBD12.5/55-150 | 1.25 | ||||
XBD13/55-150 | 45 | 1.30 | 2900 | 110 | 80 |
XBD14/55-150 | 1.40 | ||||
XBD15/55-150 | 1.50 | ||||
XBD4.6/100-200 | 100 | 0.46 | 1450 | 75 | 81 |
XBD4.8/100-200 | 0.48 | ||||
XBD5.0/100-200 | 0.50 | ||||
XBD3.0/150-250 | 150 | 0.30 | 1450 | 75 | 80 |
XBD3.2/150-250 | 0.32 | ||||
XBD3.4/150-250 | 0.34 | ||||
XBD4.6/140-250 | 140 | 0.46 | 1450 | 90 | 72 |
XBD4.8/140-250 | 0.48 | ||||
XBD5.0/140-250 | 0.50 | ||||
XBD2.4/200-300 | 200 | 0.24 | 970 | 75 | 81 |
XBD2.6/200-300 | 0.26 | ||||
XBD2.8/200-300 | 0.28 | ||||
XBD2.8/200-300(350) | 200 | 0.28 | 1450 | 90 | 84 |
XBD3.0/200-300(350) | 0.30 | ||||
XBD3.2/200-300(350) | 0.32 | ||||
XBD4.0/200-300 | 200 | 0.40 | 970 | 132 | 84 |
XBD4.2/200-300 | 0.42 | ||||
XBD4.4/200-300 | 0.44 | ||||
XBD4.6/160-300 | 160 | 0.46 | 1450 | 110 | 78 |
XBD4.8/160-300 | 0.48 | ||||
XBD5.0/160-300 | 0.50 | ||||
XBD4.6/200-350 | 200 | 0.46 | 1450 | 160 | 83 |
XBD4.8/200-350 | 0.48 | ||||
XBD5.0/200-350 | 0.50 | ||||
XBD2.8/300-400 | 300 | 0.28 | 1450 | 132 | 76 |
XBD3.0/300-400 | 0.30 | ||||
XBD3.2/300-400 | 0.32 | ||||
XBD2.8/330-500 | 330 | 0.28 | 1450 | 160 | 78 |
XBD3.0/330-500 | 0.30 | ||||
XBD3.2/330-500 | 0.32 |
XBD-W型臥式單級單吸消防泵適用于消防管道增壓送水。供輸送清水或物理化學性質類似于清水的其它液體進行增壓之用。使用介質溫度不超過80℃,適用于工業和城市給排水、高層建筑增壓送水、園林噴灌,遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等。
